화재조기진압용 스프링클러설비의 화재안전기술기준(NFTC 103B)

[시행 2024. 7. 1.] [국립소방연구원공고 제2024-35호, 2024. 7. 1., 일부개정.]

국립소방연구원(소방정책연구실), 041-559-0581

<1. 일반사항>

1.1 적용범위

1.1.1 이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 별표 4 제1호라목에 따른 스프링클러설비 중 「스프링클러설비의 화재안전성능기준(NFPC 103)」 제10조제2항의 랙크식창고에 설치하는 화재조기진압용 스프링클러설비의 설치 및 관리에 대해 적용한다.

1.2 기준의 효력

1.2.1 이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목에 따라 화재조기진압용 스프링클러설비의 기술기준으로서의 효력을 가진다.

1.2.2 이 기준에 적합한 경우에는 법 제2조제1항제6호나목에 따라 「화재조기진압용 스프링클러설비의 화재안전성능기준(NFPC 103B)」을 충족하는 것으로 본다.

1.3 기준의 시행

1.3.1 이 기준은 2024년 7월 1일부터 시행한다. ＜개정 2024. 7. 1.＞

1.4 기준의 특례

1.4.1 소방본부장 또는 소방서장은 기존건축물이 증축ㆍ개축ㆍ대수선되거나 용도변경 되는 경우에 있어서 이 기준이 정하는 기준에 따라 해당 건축물에 설치해야 할 화재조기진압용 스프링클러설비의 배관ㆍ배선 등의 공사가 현저하게 곤란하다고 인정되는 경우에는 해당 설비의 기능 및 사용에 지장이 없는 범위에서 이 기준의 일부를 적용하지 않을 수 있다.

1.5 경과조치

1.5.1 이 기준 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 기준에 따른다.＜개정 2023. 2. 10.＞

1.5.2 이 기준 시행 전에 1.5.1에 따른 신청 또는 신고를 한 경우라도 개정 기준이 종전의 기준에 비하여 관계인에게 유리한 경우에는 개정 기준에 따를 수 있다.＜개정 2023. 2. 10.＞

1.6 다른 법령과의 관계

1.6.1 이 기준 시행 당시 다른 법령 또는 행정규칙 등에서 종전의 화재안전기준을 인용한 경우에 이 기준 가운데 그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 기준의 해당 규정을 인용한 것으로 본다.

1.7 용어의 정의

1.7.1 이 기준에서 사용하는 용어의 정의는 다음과 같다.

1.7.1.1 "화재조기진압용 스프링클러헤드"란 특정한 높은 장소의 화재위험에 대하여 조기에 진화할 수 있도록 설계된 헤드를 말한다.

1.7.1.2 "충압펌프"란 배관 내 압력손실에 따른 주펌프의 빈번한 기동을 방지하기 위하여 충압 역할을 하는 펌프를 말한다.

1.7.1.3 "고가수조"란 구조물 또는 지형지물 등에 설치하여 자연낙차의 압력으로 급수하는 수조를 말한다.

1.7.1.4 "압력수조"란 소화용수와 공기를 채우고 일정압력 이상으로 가압하여 그 압력으로 급수하는 수조를 말한다.

1.7.1.5 "정격토출량"이란 펌프의 정격부하운전 시 토출량으로서 정격토출압력에서의 토출량을 말한다.

1.7.1.6 "정격토출압력"이란 펌프의 정격부하운전 시 토출압력으로서 정격토출량에서의 토출측 압력을 말한다.

1.7.1.7 "진공계"란 대기압 이하의 압력을 측정하는 계측기를 말한다.

1.7.1.8 "연성계"란 대기압 이상의 압력과 대기압 이하의 압력을 측정할 수 있는 계측기를 말한다.

1.7.1.9 "체절운전"이란 펌프의 성능시험을 목적으로 펌프 토출측의 개폐밸브를 닫은 상태에서 펌프를 운전하는 것을 말한다.

1.7.1.10 "기동용수압개폐장치"란 소화설비의 배관 내 압력변동을 검지하여 자동적으로 펌프를 기동 및 정지시키는 것으로서 압력챔버 또는 기동용압력스위치 등을 말한다.

1.7.1.11 "유수검지장치"란 유수현상을 자동적으로 검지하여 신호 또는 경보를 발하는 장치를 말한다.

1.7.1.12 "가지배관"이란 헤드가 설치되어 있는 배관을 말한다.

1.7.1.13 "교차배관"이란 가지배관에 급수하는 배관을 말한다.

1.7.1.14 "주배관"이란 가압송수장치 또는 송수구 등과 직접 연결되어 소화수를 이송하는 주된 배관을 말한다.

1.7.1.15 "신축배관"이란 가지배관과 스프링클러헤드를 연결하는 구부림이 용이하고 유연성을 가진 배관을 말한다.

1.7.1.16 "급수배관"이란 수원 또는 송수구 등으로부터 소화설비에 급수하는 배관을 말한다.

1.7.1.17 "분기배관"이란 배관 측면에 구멍을 뚫어 둘 이상의 관로가 생기도록 가공한 배관으로서 다음의 분기배관을 말한다.

(1) "확관형 분기배관"이란 배관의 측면에 조그만 구멍을 뚫고 소성가공으로 확관시켜 배관 용접이음자리를 만들거나 배관 용접이음자리에 배관이음쇠를 용접 이음한 배관을 말한다.

(2) "비확관형 분기배관"이란 배관의 측면에 분기호칭내경 이상의 구멍을 뚫고 배관이음쇠를 용접 이음한 배관을 말한다.

1.7.1.18 "개폐표시형밸브"란 밸브의 개폐여부를 외부에서 식별이 가능한 밸브를 말한다.

1.7.1.19 "가압수조"란 가압원인 압축공기 또는 불연성 기체의 압력으로 소화용수를 가압하여 그 압력으로 급수하는 수조를 말한다.

<2. 기술기준>

2.1 설치장소의 구조

2.1.1 화재조기진압용 스프링클러설비를 설치할 장소의 구조는 다음의 기준에 적합해야 한다.

2.1.1.1 해당 층의 높이가 13.7 m 이하일 것. 다만, 2층 이상일 경우에는 해당 층의 바닥을 내화구조로 하고 다른 부분과 방화구획 할 것

2.1.1.2 천장의 기울기가 1,000분의 168을 초과하지 않아야 하고, 이를 초과하는 경우에는 반자를 지면과 수평으로 설치할 것

2.1.1.3 천장은 평평해야 하며 철재나 목재트러스 구조인 경우, 철재나 목재의 돌출 부분이 102 ㎜를 초과하지 않을 것

2.1.1.4 보로 사용되는 목재ㆍ콘크리트 및 철재 사이의 간격이 0.9 m 이상 2.3 m 이하일 것. 다만, 보의 간격이 2.3 m 이상인 경우에는 화재조기진압용 스프링클러헤드의 동작을 원활히 하기 위해 보로 구획된 부분의 천장 및 반자의 넓이가 28 ㎡를 초과하지 않을 것

2.1.1.5 창고 내의 선반 등의 형태는 하부로 물이 침투되는 구조로 할 것

2.2 수원

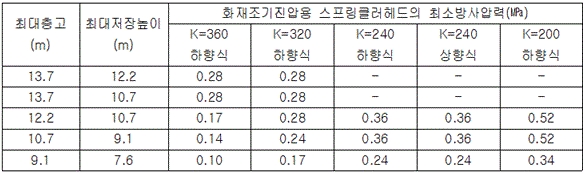

2.2.1 화재조기진압용 스프링클러설비의 수원은 수리학적으로 가장 먼 가지배관 3개에 각각 4개의 스프링클러헤드가 동시에 개방되었을 때 헤드선단의 압력이 표 2.2.1에 따른 값 이상으로 60분간 방수할 수 있는 양 이상으로 계산식은 식 (2.2.1)과 같다.

2.2.2 화재조기진압용 스프링클러설비의 수원은 2.2.1에 따라 산출된 유효수량 외에 유효수량의 3분의 1 이상을 옥상(화재조기진압용 스프링클러설비가 설치된 건축물의 주된 옥상을 말한다. 이하 같다)에 설치해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

(1) 옥상이 없는 건축물 또는 공작물

(2) 지하층만 있는 건축물

(3) 2.3.2에 따른 고가수조를 가압송수장치로 설치한 경우

(4) 수원이 건축물의 최상층에 설치된 헤드보다 높은 위치에 설치된 경우

(5) 건축물의 높이가 지표면으로부터 10 m 이하인 경우

(6) 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결하여 설치한 경우

(7) 2.3.4에 따라 가압수조를 가압송수장치로 설치한 경우

2.2.3 옥상수조(2.2.1에 따라 산출된 유효수량의 3분의 1 이상을 옥상에 설치한 설비를 말한다. 이하 같다)는 이와 연결된 배관을 통하여 상시 소화수를 공급할 수 있는 구조의 특정소방대상물의 경우에는 2 이상의 특정소방대상물이 있더라도 하나의 특정소방대상물에만 이를 설치할 수 있다.

2.2.4 화재조기진압용 스프링클러설비의 수원을 수조로 설치하는 경우에는 소화설비의 전용수조로 해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

2.2.4.1 화재조기진압용 스프링클러설비용 펌프의 풋밸브 또는 흡수배관의 흡수구(수직회전축펌프의 흡수구를 포함한다. 이하 같다)를 다른 설비(소화용 설비 외의 것을 말한다. 이하 같다)의 풋밸브 또는 흡수구보다 낮은 위치에 설치한 때

2.2.4.2 2.3.2에 따른 고가수조로부터 화재조기진압용 스프링클러설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다 낮은 위치에 설치한 때

2.2.5 2.2.1 및 2.2.2에 따른 저수량을 산정함에 있어서 다른 설비와 겸용하여 화재조기진압용 스프링클러설비용 수조를 설치하는 경우에는 화재조기진압용 스프링클러설비의 풋밸브ㆍ흡수구 또는 수직배관의 급수구와 다른 설비의 풋밸브ㆍ흡수구 또는 수직배관의 급수구와의 사이의 수량을 그 유효수량으로 한다.

2.2.6 화재조기진압용 스프링클러설비용 수조는 다음의 기준에 따라 설치해야 한다.

2.2.6.1 점검에 편리한 곳에 설치할 것

2.2.6.2 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

2.2.6.3 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 해야 한다.

2.2.6.4 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

2.2.6.5 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

2.2.6.6 수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

2.2.6.7 수조 외측의 보기 쉬운 곳에 "화재조기진압용 스프링클러설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

2.2.6.8 소화설비용 펌프의 흡수배관 또는 소화설비의 수직배관과 수조의 접속부분에는 "화재조기진압용 스프링클러설비용 배관"이라고 표시한 표지를 할 것. 다만, 수조와 가까운 장소에 소화설비용 펌프가 설치되고 해당 펌프에 2.3.1.13에 따른 표지를 설치한 때에는 그렇지 않다.

2.3 가압송수장치

2.3.1 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다.

2.3.1.1 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

2.3.1.2 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

2.3.1.3 펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 그렇지 않다.

2.3.1.4 펌프의 토출 측에는 압력계를 체크밸브 이전에 펌프 토출 측 플랜지에서 가까운 곳에 설치하고, 흡입 측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축펌프의 경우에는 연성계 또는 진공계를 설치하지 않을 수 있다.

2.3.1.5 펌프의 성능은 체절운전 시 정격토출압력의 140 %를 초과하지 않고, 정격토출량의 150 %로 운전 시 정격토출압력의 65 % 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

2.3.1.6 가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

2.3.1.7 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것

2.3.1.8 기동용수압개폐장치 중 압력챔버를 사용할 경우 그 용적은 100 L 이상의 것으로 할 것

2.3.1.9 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음의 기준에 따른 물올림장치를 설치할 것

2.3.1.9.1 물올림장치에는 전용의 수조를 설치할 것

2.3.1.9.2 수조의 유효수량은 100 L 이상으로 하되, 구경 15 ㎜ 이상의 급수배관에 따라 해당 수조에 물이 계속 보급되도록 할 것

2.3.1.10 2.2.1의 방수량 및 헤드선단의 압력을 충족할 것

2.3.1.11 기동용수압개폐장치를 기동장치로 사용할 경우에는 다음의 기준에 따른 충압펌프를 설치할 것

2.3.1.11.1 펌프의 토출압력은 그 설비의 최고위 살수장치의 자연압보다 적어도 0.2 ㎫이 더 크도록 하거나 가압송수장치의 정격토출압력과 같게 할 것

2.3.1.11.2 펌프의 정격토출량은 정상적인 누설량보다 적어서는 안 되며, 화재조기진압용 스프링클러설비가 자동적으로 작동할 수 있도록 충분한 토출량을 유지할 것

2.3.1.12 내연기관을 사용하는 경우에는 제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것

2.3.1.13 가압송수장치에는 "화재조기진압용 스프링클러펌프"라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

2.3.1.14 가압송수장치가 기동이 된 경우에는 자동으로 정지되지 않도록 할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

2.3.1.15 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음의 기준에 적합한 것으로 할 것. 다만, 충압펌프는
