특별피난계단의 계단실 및 부속실 제연설비의 화재안전기술기준(NFTC 501A)

[시행 2024. 7. 1.] [국립소방연구원공고 제2024-40호, 2024. 7. 1., 일부개정.]

국립소방연구원(소방정책연구실), 041-559-0592

<1. 일반사항>

1.1 적용범위

1.1.1 이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 별표 4 제5호가목7)에 따른 특별피난계단의 계단실(이하 "계단실"이라 한다) 및 부속실(비상용승강기의 승강장과 겸용하는 것 또는 비상용승강기ㆍ피난용승강기의 승강장을 포함한다. 이하 "부속실"이라 한다) 제연설비의 설치 및 관리에 대해 적용한다.

1.2 기준의 효력

1.2.1 이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목에 따라 소화활동설비인 특별피난계단의 계단실 및 부속실 제연설비의 기술기준으로서의 효력을 가진다.

1.2.2 이 기준에 적합한 경우에는 법 제2조제1항제6호나목에 따라 「특별피난계단의 계단실 및 부속실 제연설비의 화재안전성능기준(NFPC 501A)」을 충족하는 것으로 본다.

1.3 기준의 시행

1.3.1 이 기준은 2024년 7월 1일부터 시행한다. <개정 2024. 7. 1.>

1.4 기준의 특례

1.4.1 소방본부장 또는 소방서장은 기존건축물이 증축ㆍ개축ㆍ대수선되거나 용도변경 되는 경우에 있어서 이 기준이 정하는 기준에 따라 해당 건축물에 설치해야 할 특별피난계단의 계단실 및 부속실 제연설비의 배관ㆍ배선 등의 공사가 현저하게 곤란하다고 인정되는 경우에는 해당 설비의 기능 및 사용에 지장이 없는 범위에서 이 기준의 일부를 적용하지 않을 수 있다.

1.5 경과조치

1.5.1 이 기준 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 「특별피난계단의 계단실 및 부속실 제연설비의 화재안전기준(NFSC 501A)」에 따른다.

1.5.2 이 기준 시행 전에 1.5.1에 따른 신청 또는 신고를 한 경우라도 제정 기준이 종전의 기준에 비하여 관계인에게 유리한 경우에는 제정 기준에 따를 수 있다.

1.6 다른 법령과의 관계

1.6.1 이 기준 시행 당시 다른 법령 또는 행정규칙 등에서 종전의 화재안전기준을 인용한 경우에 이 기준 가운데 그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 기준의 해당 규정을 인용한 것으로 본다.

1.7 용어의 정의

1.7.1 이 기준에서 사용하는 용어의 정의는 다음과 같다.

1.7.1.1 "제연구역"이란 제연하고자 하는 계단실, 부속실을 말한다. <신설 2024. 7. 1.>

1.7.1.2 "방연풍속"이란 옥내로부터 제연구역 내로 연기의 유입을 유효하게 방지할 수 있는 풍속을 말한다.

1.7.1.3 "급기량"이란 제연구역에 공급해야 할 공기의 양을 말한다.

1.7.1.4 "누설량"이란 틈새를 통하여 제연구역으로부터 흘러나가는 공기량을 말한다.

1.7.1.5 "보충량"이란 방연풍속을 유지하기 위하여 제연구역에 보충해야 할 공기량을 말한다.

1.7.1.6 "플랩댐퍼"란 제연구역의 압력이 설정압력범위를 초과하는 경우 제연구역의 압력을 배출하여 설정압력 범위를 유지하게 하는 과압방지장치를 말한다.

1.7.1.7 "유입공기"란 제연구역으로부터 옥내로 유입하는 공기로서 차압에 따라 누설하는 것과 출입문의 개방에 따라 유입하는 것 등을 말한다.

1.7.1.8 "거실제연설비"란 「제연설비의 화재안전기술기준(NFTC 501)」에 따른 옥내의 제연설비를 말한다.

1.7.1.9 "자동차압급기댐퍼"란 제연구역과 옥내 사이의 차압을 압력센서 등으로 감지하여 제연구역에 공급되는 풍량의 조절로 제연구역의 차압 유지를 자동으로 제어할 수 있는 댐퍼를 말한다.

1.7.1.10 "자동폐쇄장치"란 제연구역의 출입문 등에 설치하는 것으로서 화재 시 화재감지기의 작동과 연동하여 출입문을 자동으로 닫히게 하는 장치를 말한다.

1.7.1.11 "과압방지장치"란 제연구역의 압력이 설정압력을 초과하는 경우 자동으로 압력을 조절하여 과압을 방지하는 장치를 말한다.

1.7.1.12 "굴뚝효과"란 건물 내부와 외부 또는 두 내부 공간 상하간의 온도 차이에 의한 밀도 차이로 발생하는 건물 내부의 수직 기류를 말한다.

1.7.1.13 "기밀상태"란 일정한 공간에 있는 유체가 누설되지 않는 밀폐 상태를 말한다.

1.7.1.14 "누설틈새면적"이란 가압 또는 감압된 공간과 인접한 사이에 공기의 흐름이 가능한 틈새의 면적을 말한다.

1.7.1.15 "송풍기"란 공기의 흐름을 발생시키는 기기를 말한다.

1.7.1.16 "수직풍도"란 건축물의 층간에 수직으로 설치된 풍도를 말한다.

1.7.1.17 "외기취입구"란 옥외로부터 옥내로 외기를 취입하는 개구부를 말한다.

1.7.1.18 "제어반"이란 각종 기기의 작동 여부 확인과 자동 또는 수동 기동 등이 가능한 장치를 말한다.

1.7.1.19 "차압측정공"이란 제연구역과 비 제연구역과의 압력 차를 측정하기 위해 제연구역과 비제연구역 사이의 출입문 등에 설치된 공기가 흐를 수 있는 관통형 통로를 말한다.

<2. 기술기준>

2.1 제연방식

2.1.1 이 기준에 따른 제연설비는 다음의 기준에 적합해야 한다.

2.1.1.1 제연구역에 옥외의 신선한 공기를 공급하여 제연구역의 기압을 제연구역 이외의 옥내(이하 "옥내"라 한다)보다 높게 하되 일정한 기압의 차이(이하 "차압"이라 한다)를 유지하게 함으로써 옥내로부터 제연구역 내로 연기가 침투하지 못하도록 할 것

2.1.1.2 피난을 위하여 제연구역의 출입문이 일시적으로 개방되는 경우 방연풍속을 유지하도록 옥외의 공기를 제연구역 내로 보충 공급하도록 할 것

2.1.1.3 출입문이 닫히는 경우 제연구역의 과압을 방지할 수 있는 유효한 조치를 하여 차압을 유지할 것

2.2 제연구역의 선정

2.2.1 제연구역은 다음의 어느 하나에 따라야 한다.

2.2.1.1 계단실 및 그 부속실을 동시에 제연하는 것

2.2.1.2 부속실을 단독으로 제연하는 것

2.2.1.3 계단실을 단독으로 제연하는 것

2.2.1.4 <삭제 2024. 7. 1.>

2.3 차압 등

2.3.1 2.1.1.1의 기준에 따라 제연구역과 옥내와의 사이에 유지해야 하는 최소차압은 40 ㎩(옥내에 스프링클러설비가 설치된 경우에는 12.5 ㎩) 이상으로 해야 한다.

2.3.2 제연설비가 가동되었을 경우 출입문의 개방에 필요한 힘은 110 N 이하로 해야 한다.

2.3.3 2.1.1.2의 기준에 따라 출입문이 일시적으로 개방되는 경우 개방되지 않은 제연구역과 옥내와의 차압은 2.3.1의 기준에도 불구하고 2.3.1의 기준에 따른 차압의 70 % 이상이어야 한다.

2.3.4 계단실과 부속실을 동시에 제연하는 경우 부속실의 기압은 계단실과 같게 하거나 계단실의 기압보다 낮게 할 경우에는 부속실과 계단실의 압력 차이는 5 ㎩ 이하가 되도록 해야 한다.

2.4 급기량

2.4.1 급기량은 다음의 양을 합한 양 이상이 되어야 한다.

2.4.1.1 2.1.1.1의 기준에 따른 차압을 유지하기 위하여 제연구역에 공급해야 할 공기량. 이 경우 제연구역에 설치된 출입문(창문을 포함한다. 이하 "출입문등"이라 한다)의 누설량과 같아야 한다.

2.4.1.2 2.1.1.2의 기준에 따른 보충량

2.5 누설량

2.5.1 2.4.1.1의 기준에 따른 누설량은 제연구역의 누설량을 합한 양으로 한다. 이 경우 출입문이 2개소 이상인 경우에는 각 출입문의 누설틈새면적을 합한 것으로 한다.

2.6 보충량

2.6.1 2.4.1.2의 기준에 따른 보충량은 부속실의 수가 20개 이하는 1개 층 이상, 20개를 초과하는 경우에는 2개 층 이상의 보충량으로 한다. <개정 2024. 7. 1.>

2.7 방연풍속

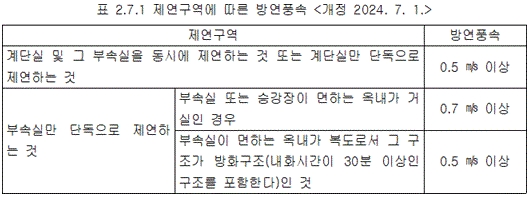

2.7.1 방연풍속은 제연구역의 선정방식에 따라 다음 표 2.7.1의 기준에 적합해야 한다.

2.8 과압방지조치

2.8.1 제연구역에서 발생하는 과압을 해소하기 위해 과압방지장치를 설치하는 등의 과압방지초치를 해야 한다. 다만, 제연구역 내에 과압발생의 우려가 없다는 것을 시험 또는 공학적인 자료로 입증하는 경우에는 과압방지조치를 하지 않을 수 있다. <개정 2024. 4. 1.>

2.8.1.1 <삭제 2024. 4. 1.>

2.8.1.2 <삭제 2024. 4. 1.>

2.8.1.3 <삭제 2024. 4. 1.>

2.8.1.4 <삭제 2024. 4. 1.>

2.8.1.5 <삭제 2024. 4. 1.>

2.9 누설틈새의 면적 등

2.9.1 제연구역으로부터 공기가 누설하는 틈새면적은 다음의 기준에 따라야 한다.

2.9.1.1 출입문의 틈새면적은 다음의 식 (2.9.1.1)에 따라 산출하는 수치를 기준으로 할 것. 다만, 방화문의 경우에는 「한국산업표준」에서 정하는 「문세트(KS F 3109)」에 따른 기준을 고려하여 산출할 수 있다.

A = (L / ℓ) × Ad … (2.9.1.1)

여기에서

A: 출입문의 틈새(㎡)

L: 출입문 틈새의 길이(m). 다만, L의 수치가 ℓ의 수치 이하인 경우에는 ℓ의 수치로 할 것

ℓ: 외여닫이문이 설치되어 있는 경우에는 5.6, 쌍여닫이문이 설치되어 있는 경우에는 9.2, 승강기의 출입문이 설치되어 있는 경우에는 8.0으로 할 것

Ad: 외여닫이문으로 제연구역의 실내 쪽으로 열리도록 설치하는 경우에는 0.01, 제연구역의 실외 쪽으로 열리도록 설치하는 경우에는 0.02, 쌍여닫이문의 경우에는 0.03, 승강기의 출입문에 대하여는 0.06으로 할 것

2.9.1.2 창문의 틈새면적은 다음의 식 (2.9.1.2.1), (2.9.1.2.2), (2.9.1.2.3)에 따라 산출하는 수치를 기준으로 할 것. 다만,「한국산업표준」에서 정하는 「창세트(KS F 3117)」에 따른 기준을 고려하여 산출할 수 있다.

2.9.1.2.1 여닫이식 창문으로서 창틀에 방수팩킹이 없는 경우

2.9.1.2.2 여닫이식 창문으로서 창틀에 방수팩킹이 있는 경우

2.9.1.2.3 미닫이식 창문이 설치되어 있는 경우

2.9.1.3 제연구역으로부터 누설하는 공기가 승강기의 승강로를 경유하여 승강로의 외부로 유출하는 유출면적은 승강로와 승강로 상부의 기계실 사이의 개구부 면적을 합한 것을 기준으로 할 것

2.9.1.4 제연구역을 구성하는 벽체(반자속의 벽체를 포함한다)가 벽돌 또는 시멘트블록 등의 조적구조이거나 석고판 등의 조립구조인 경우에는 불연재료를 사용하여 틈새를 조정할 것 <개정 2024. 7. 1.>

2.9.1.5 제연설비의 완공 시 제연구역의 출입문등은 크기 및 개방방식이 해당 설비의 설계 시와 같도록 할 것

2.10 유입공기의 배출

2.10.1 유입공기는 화재 층의 제연구역과 면하는 옥내로부터 옥외로 배출되도록 해야 한다. 다만, 직통계단식 공동주택의 경우에는 그렇지 않다.

2.10.2 유입공기의 배출은 다음의 기준에 따른 배출방식으로 해야 한다.

2.10.2.1 수직풍도에 따른 배출: 옥상으로 직통하는 전용의 배출용 수직풍도를 설치하여 배출하는 것으로서 다음의 어느 하나에 해당하는 것

2.10.2.1.1 자연배출식: 굴뚝효과에 따라 배출하는 것

2.10.2.1.2 기계배출식
