제연설비의 화재안전기술기준(NFTC 501)

[시행 2024. 10. 1.] [국립소방연구원공고 제2024-52호, 2024. 10. 1., 일부개정.]

국립소방연구원(소방정책연구실), 041-559-0592

<1. 일반사항>

1.1 적용범위

1.1.1 이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 별표 4 제5호가목1)부터 5)까지에 따른 제연설비의 설치 및 관리에 대해 적용한다.

1.2 기준의 효력

1.2.1 이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목에 따라 소화활동설비인 제연설비의 기술기준으로서의 효력을 가진다.

1.2.2 이 기준에 적합한 경우에는 법 제2조제1항제6호나목에 따라 「제연설비의 화재안전성능기준(NFPC 501)」을 충족하는 것으로 본다.

1.3 기준의 시행

1.3.1 이 기준은 2024년 10월 1일부터 시행한다. <개정 2024. 10. 1.>

1.4 기준의 특례

1.4.1 소방본부장 또는 소방서장은 기존건축물이 증축ㆍ개축ㆍ대수선되거나 용도변경 되는 경우에 있어서 이 기준이 정하는 기준에 따라 해당 건축물에 설치해야 할 제연설비의 배관ㆍ배선 등의 공사가 현저하게 곤란하다고 인정되는 경우에는 해당 설비의 기능 및 사용에 지장이 없는 범위에서 이 기준의 일부를 적용하지 않을 수 있다.

1.5 경과조치

1.5.1 이 기준 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 「제연설비의 화재안전기준(NFSC 501)」에 따른다.

1.5.2 이 기준 시행 전에 1.5.1에 따른 신청 또는 신고를 한 경우라도 제정 기준이 종전의 기준에 비하여 관계인에게 유리한 경우에는 제정 기준에 따를 수 있다.

1.6 다른 법령과의 관계

1.6.1 이 기준 시행 당시 다른 법령 또는 행정규칙 등에서 종전의 화재안전기준을 인용한 경우에 이 기준 가운데 그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 기준의 해당 규정을 인용한 것으로 본다.

1.7 용어의 정의

1.7.1 이 기준에서 사용하는 용어의 정의는 다음과 같다.

1.7.1.1 "제연설비"란 화재가 발생한 거실의 연기를 배출함과 동시에 옥외의 신선한 공기를 공급하여 거주자들이 안전하게 피난하고, 소방대가 원활한 소화활동을 할 수 있도록 연기를 제어하는 설비를 말한다. <신설 2024. 10. 1.>

1.7.1.2 "제연구역"이란 제연경계(제연경계가 면한 천장 또는 반자를 포함한다)에 의해 구획된 건물 내의 공간을 말한다.

1.7.1.3 "제연경계"란 연기를 예상제연구역 내에 가두거나 이동을 억제하기 위한 보 또는 제연경계벽 등을 말한다.

1.7.1.4 "제연경계벽"이란 제연경계가 되는 가동형 또는 고정형의 벽을 말한다.

1.7.1.5 "제연경계의 폭"이란 제연경계가 면한 천장 또는 반자로부터 그 제연경계의 수직하단 끝부분까지의 거리를 말한다.

1.7.1.6 "수직거리"란 제연경계의 하단 끝으로부터 그 수직한 하부 바닥면까지의 거리를 말한다.

1.7.1.7 "예상제연구역"이란 화재 시 연기의 제어가 요구되는 제연구역을 말한다.

1.7.1.8 "공동예상제연구역"이란 2개 이상의 예상제연구역을 동시에 제연하는 구역을 말한다.

1.7.1.9 "통로배출방식"이란 거실 내 연기를 직접 옥외로 배출하지 않고 거실에 면한 통로의 연기를 옥외로 배출하는 방식을 말한다.

1.7.1.10 "보행중심선"이란 통로 폭의 한 가운데 지점을 연장한 선을 말한다.

1.7.1.11 "유입풍도"란 예상제연구역으로 공기를 유입하도록 하는 풍도를 말한다.

1.7.1.12 "배출풍도"란 예상 제연구역의 공기를 외부로 배출하도록 하는 풍도를 말한다.

1.7.1.13 "방화문"이란 「건축법 시행령」 제64조의 규정에 따른 60분+ 방화문, 60분 방화문 또는 30분 방화문으로써 언제나 닫힌 상태를 유지하거나 화재감지기와 연동하여 자동적으로 닫히는 구조를 말한다.

1.7.1.14 "불연재료"란 「건축법 시행령」 제2조제10호에 따른 기준에 적합한 재료로서, 불에 타지 않는 성질을 가진 재료를 말한다.

1.7.1.15 "난연재료"란 「건축법 시행령」 제2조제9호에 따른 기준에 적합한 재료로서, 불에 잘 타지 않는 성능을 가진 재료를 말한다.

1.7.1.16 "댐퍼"란 풍도 내부의 연기 또는 공기의 흐름을 조절하기 위해 설치하는 장치를 말한다. <신설 2024. 10. 1.>

1.7.1.17 "풍량조절댐퍼"란 송풍기(또는 공기조화기) 토출측에 설치하여 유입풍도로 공급되는 공기의 유량을 조절하는 장치를 말한다. <신설 2024. 10. 1.>

<2. 기술기준>

2.1 제연설비

2.1.1 제연설비의 설치장소는 다음의 기준에 따른 제연구역으로 구획해야 한다.

2.1.1.1 하나의 제연구역의 면적은 1,000 ㎡ 이내로 할 것

2.1.1.2 거실과 통로(복도를 포함한다. 이하 같다)는 각각 제연구획 할 것

2.1.1.3 통로상의 제연구역은 보행중심선의 길이가 60 m를 초과하지 않을 것

2.1.1.4 하나의 제연구역은 직경 60 m 원내에 들어갈 수 있을 것

2.1.1.5 하나의 제연구역은 2 이상의 층에 미치지 않도록 할 것. 다만, 층의 구분이 불분명한 부분은 그 부분을 다른 부분과 별도로 제연구획 해야 한다.

2.1.2 제연구역의 구획은 보ㆍ제연경계벽(이하 "제연경계"라 한다) 및 벽(화재 시 자동으로 구획되는 가동벽ㆍ방화셔터ㆍ방화문을 포함한다. 이하 같다)으로 하되, 다음의 기준에 적합해야 한다.

2.1.2.1 재질은 내화재료, 불연재료 또는 제연경계벽으로 성능을 인정받은 것으로서 화재 시 쉽게 변형ㆍ파괴되지 아니하고 연기가 누설되지 않는 기밀성 있는 재료로 할 것

2.1.2.2 제연경계는 제연경계의 폭이 0.6 m 이상이고, 수직거리는 2 m 이내이어야 한다. 다만, 구조상 불가피한 경우는 2 m를 초과할 수 있다.

2.1.2.3 제연경계벽은 배연 시 기류에 따라 그 하단이 쉽게 흔들리지 않고, 가동식의 경우에는 급속히 하강하여 인명에 위해를 주지 않는 구조일 것

2.2 제연방식

2.2.1 예상제연구역에 대하여는 화재 시 연기배출(이하 "배출"이라 한다)과 동시에 공기유입이 될 수 있게 하고, 배출구역이 거실일 경우에는 통로에 동시에 공기가 유입될 수 있도록 해야 한다.

2.2.2 2.2.1에도 불구하고 통로와 인접하고 있는 거실의 바닥면적이 50 ㎡ 미만으로 구획(제연경계에 따른 구획은 제외한다. 다만, 거실과 통로와의 구획은 그렇지 않다)되고 그 거실에 통로가 인접하여 있는 경우에는 화재 시 그 거실에서 직접 배출하지 아니하고 인접한 통로의 배출로 갈음할 수 있다. 다만, 그 거실이 다른 거실의 피난을 위한 경유거실인 경우에는 그 거실에서 직접 배출해야 한다.

2.2.3 통로의 주요구조부가 내화구조이며 마감이 불연재료 또는 난연재료로 처리되고 통로 내부에 가연성 물질이 없는 경우에 그 통로는 예상제연구역으로 간주하지 않을 수 있다. 다만, 화재 시 연기의 유입이 우려되는 통로는 그렇지 않다.

2.3 배출량 및 배출방식

2.3.1 거실의 바닥면적이 400 ㎡ 미만으로 구획(제연경계에 따른 구획을 제외한다. 다만, 거실과 통로와의 구획은 그렇지 않다)된 예상제연구역에 대한 배출량은 다음의 기준에 따른다.

2.3.1.1 바닥면적 1 ㎡당 1 ㎥/min 이상으로 하되, 예상제연구역에 대한 최소 배출량은 5,000 ㎥/hr 이상으로 할 것

2.3.1.2 2.2.2에 따라 바닥면적이 50 ㎡ 미만인 예상제연구역을 통로배출방식으로 하는 경우에는 통로보행중심선의 길이 및 수직거리에 따라 다음 표 2.3.1.2에서 정하는 배출량 이상으로 할 것

2.3.2 바닥면적 400 ㎡ 이상인 거실의 예상제연구역의 배출량은 다음의 기준에 적합해야 한다.

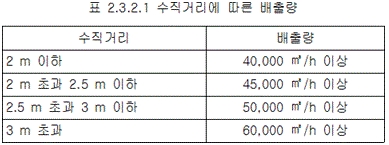

2.3.2.1 예상제연구역이 직경 40 m인 원의 범위 안에 있을 경우 배출량은 40,000 ㎥/h 이상으로 할 것. 다만, 예상제연구역이 제연경계로 구획된 경우에는 그 수직거리에 따라 배출량은 다음 표 2.3.2.1에 따른다.

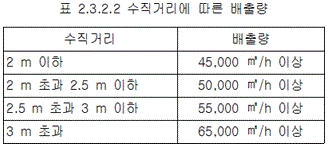

2.3.2.2 예상제연구역이 직경 40 m인 원의 범위를 초과할 경우 배출량은 45,000 ㎥/h 이상으로 할 것. 다만, 예상제연구역이 제연경계로 구획된 경우에는 그 수직거리에 따라 배출량은 다음 표 2.3.2.2에 따른다.

2.3.3 예상제연구역이 통로인 경우의 배출량은 45,000 ㎥/h 이상으로 할 것. 다만, 예상제연구역이 제연경계로 구획된 경우에는 그 수직거리에 따라 배출량은 표 2.3.2.2에 따른다.

2.3.4 배출은 각 예상제연구역별로 2.3.1부터 2.3.3에 따른 배출량 이상을 배출하되, 2 이상의 예상제연구역이 설치된 특정소방대상물에서 배출을 각 예상제연구역별로 구분하지 아니하고 공동예상제연구역을 동시에 배출하고자 할 때의 배출량은 다음의 기준에 따라야 한다. 다만, 거실과 통로는 공동예상제연구역으로 할 수 없다.

2.3.4.1 공동예상제연구역 안에 설치된 예상제연구역이 각각 벽으로 구획된 경우(제연구역의 구획 중 출입구만을 제연경계로 구획한 경우를 포함한다)에는 각 예상제연구역의 배출량을 합한 것 이상으로 할 것. 다만, 예상제연구역의 바닥면적이 400 ㎡ 미만인 경우 배출량은 바닥면적 1 ㎡ 당 1 ㎥/min 이상으로 하고 공동예상구역 전체배출량은 5,000 ㎥/hr 이상으로 할 것

2.3.4.2 공동예상제연구역 안에 설치된 예상제연구역이 각각 제연경계로 구획된 경우(예상제연구역의 구획 중 일부가 제연경계로 구획된 경우를 포함하나, 출입구 부분만을 제연경계로 구획한 경우를 제외한다)에 배출량은 각 예상제연구역의 배출량 중 최대의 것으로 할 것. 이 경우 공동제연예상구역이 거실일 때에는 그 바닥면적이 1,000 ㎡ 이하이며, 직경 40 m 원 안에 들어가야 하고, 공동제연예상구역이 통로일 때에는 보행중심선의 길이를 40 m 이하로 해야 한다.

2.3.5 수직거리가 구획 부분에 따라 다른 경우는 수직거리가 긴 것을 기준으로 한다.

2.4 배출구

2.4.1 예상제연구역에 대한 배출구의 설치 위치는 다음의 기준에 따라야 한다.

2.4.1.1 바닥면적이 400 ㎡ 미만인 예상제연구역(통로인 예상제연구역을 제외한다)에 대한 배출구의 설치 위치는 다음의 기준에 적합할 것

2.4.1.1.1 예상제연구역이 벽으로 구획되어 있는 경우의 배출구는 천장 또는 반자와 바닥 사이의 중간 윗부분에 설치할 것

2.4.1.1.2 예상제연구역 중 어느 한부분이 제연경계로 구획되어 있는 경우에는 천장ㆍ반자 또는 이에 가까운 벽의 부분에 설치할 것. 다만, 배출구를 벽에 설치하는 경우에는 배출구의 하단이 해당 예상제연구역에서 제연경계의 폭이 가장 짧은 제연경계의 하단보다 높이 되도록 해야 한다.

2.4.1.2 통로인 예상제연구역과 바닥면적이 400 ㎡ 이상인 통로 외의 예상제연구역에 대한 배출구의 설치 위치는 다음의 기준에 적합해야 한다.

2.4.1.2.1 예상제연구역이 벽으로 구획되어 있는 경우의 배출구는 천장ㆍ반자 또는 이에 가까운 벽의 부분에 설치할 것. 다만, 배출구를 벽에 설치한 경우에는 배출구의 하단과 바닥간의 최단거리가 2 m 이상이어야 한다
