분말소화설비의 화재안전기술기준(NFTC 108)

[시행 2023. 2. 10.] [국립소방연구원공고 제2023-3호, 2023. 2. 10., 일부개정.]

국립소방연구원(소방정책연구실), 041-559-0581

<1. 일반사항>

1.1 적용범위

1.1.1 이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 별표 4 제1호바목에 따른 물분무등소화설비 중 분말소화설비의 설치 및 관리에 대해 적용한다.

1.2 기준의 효력

1.2.1 이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목에 따라 물분무등소화설비인 분말소화설비의 기술기준으로서의 효력을 가진다.

1.2.2 이 기준에 적합한 경우에는 법 제2조제1항제6호나목에 따라 「분말소화설비의 화재안전성능기준(NFPC 108)」을 충족하는 것으로 본다.

1.3 기준의 시행

1.3.1 이 기준은 2023년 2월 10일부터 시행한다.＜개정 2023. 2. 10.＞

1.4 기준의 특례

1.4.1 소방본부장 또는 소방서장은 기존건축물이 증축ㆍ개축ㆍ대수선되거나 용도변경 되는 경우에 있어서 이 기준이 정하는 기준에 따라 해당 건축물에 설치해야 할 분말소화설비의 배관ㆍ배선 등의 공사가 현저하게 곤란하다고 인정되는 경우에는 해당 설비의 기능 및 사용에 지장이 없는 범위에서 이 기준의 일부를 적용하지 않을 수 있다.

1.5 경과조치

1.5.1 이 기준 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 기준에 따른다.＜개정 2023. 2. 10.＞

1.5.2 이 기준 시행 전에 1.5.1에 따른 신청 또는 신고를 한 경우라도 개정 기준이 종전의 기준에 비하여 관계인에게 유리한 경우에는 개정 기준에 따를 수 있다.＜개정 2023. 2. 10.＞

1.6 다른 법령과의 관계

1.6.1 이 기준 시행 당시 다른 법령 또는 행정규칙 등에서 종전의 화재안전기준을 인용한 경우에 이 기준 가운데 그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 기준의 해당 규정을 인용한 것으로 본다.

1.7 용어의 정의

1.7.1 이 기준에서 사용하는 용어의 정의는 다음과 같다.

1.7.1.1 "전역방출방식"이란 소화약제 공급장치에 배관 및 분사헤드 등을 설치하여 밀폐 방호구역 내에 분말소화약제를 방출하는 방식을 말한다.

1.7.1.2 "국소방출방식"이란 소화약제 공급장치에 배관 및 분사헤드 등을 설치하여 직접 화점에 분말소화약제를 방출하는 방식을 말한다.

1.7.1.3 "호스릴방식"이란 소화수 또는 소화약제 저장용기 등에 연결된 호스릴을 이용하여 사람이 직접 화점에 소화수 또는 소화약제를 방출하는 방식을 말한다.

1.7.1.4 "충전비"란 소화약제 저장용기의 내부 용적과 소화약제의 중량과의 비(용적/중량)를 말한다.

1.7.1.5 "집합관"이란 개별 소화약제(가압용 가스 포함) 저장용기의 방출관이 접속되어 있는 관을 말한다.

1.7.1.6 "분기배관"이란 배관 측면에 구멍을 뚫어 둘 이상의 관로가 생기도록 가공한 배관으로서 다음의 분기배관을 말한다.

(1) "비확관형 분기배관"이란 배관의 측면에 분기호칭내경 이상의 구멍을 뚫고 배관이음쇠를 용접 이음한 배관을 말한다.

(2) "확관형 분기배관"이란 배관의 측면에 조그만 구멍을 뚫고 소성가공으로 확관시켜 배관 용접이음자리를 만들거나 배관 용접이음자리에 배관이음쇠를 용접 이음한 배관을 말한다.

1.7.1.7 "교차회로방식"이란 하나의 방호구역 내에 2 이상의 화재감지기회로를 설치하고 인접한 2 이상의 화재감지기에 화재가 감지되는 때에 소화설비가 작동하는 방식을 말한다.

1.7.1.8 "방화문"이란 「건축법 시행령」 제64조의 규정에 따른 60분+ 방화문, 60분 방화문 또는 30분 방화문을 말한다.

1.7.1.9 "방호구역"이란 소화설비의 소화범위 내에 포함된 영역을 말한다.

1.7.1.10 "선택밸브"란 2 이상의 방호구역 또는 방호대상물이 있어 소화수 또는 소화약제를 해당하는 방호구역 또는 방호대상물에 선택적으로 방출되도록 제어하는 밸브를 말한다.

1.7.1.11 "호스릴"이란 원형의 소방호스를 원형의 수납장치에 감아 정리한 것을 말한다.

1.7.1.12 "제1종 분말"이란 탄산수소나트륨을 주성분으로 한 분말소화약제를 말한다.

1.7.1.13 "제2종 분말"이란 탄산수소칼륨을 주성분으로 한 분말소화약제를 말한다.

1.7.1.14 "제3종 분말"이란 인산염을 주성분으로 한 분말소화약제를 말한다.

1.7.1.15 "제4종 분말"이란 탄산수소칼륨과 요소가 화합된 분말소화약제를 말한다.

<2. 기술기준>

2.1 저장용기

2.1.1 분말소화약제의 저장용기는 다음의 기준에 적합한 장소에 설치해야 한다.

2.1.1.1 방호구역 외의 장소에 설치할 것. 다만, 방호구역 내에 설치할 경우에는 피난 및 조작이 용이하도록 피난구 부근에 설치해야 한다.

2.1.1.2 온도가 40 ℃ 이하이고, 온도 변화가 작은 곳에 설치할 것

2.1.1.3 직사광선 및 빗물이 침투할 우려가 없는 곳에 설치할 것

2.1.1.4 방화문으로 방화구획 된 실에 설치할 것

2.1.1.5 용기의 설치장소에는 해당 용기가 설치된 곳임을 표시하는 표지를 할 것

2.1.1.6 용기 간의 간격은 점검에 지장이 없도록 3 ㎝ 이상의 간격을 유지할 것

2.1.1.7 저장용기와 집합관을 연결하는 연결배관에는 체크밸브를 설치할 것. 다만, 저장용기가 하나의 방호구역만을 담당하는 경우에는 그렇지 않다.

2.1.2 분말소화약제의 저장용기는 다음의 기준에 적합해야 한다.

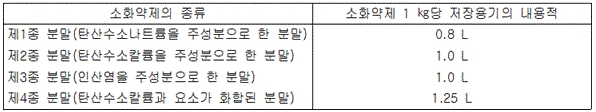

2.1.2.1 저장용기의 내용적은 다음 표 2.1.2.1에 따를 것

2.1.2.2 저장용기에는 가압식은 최고사용압력의 1.8배 이하, 축압식은 용기의 내압시험압력의 0.8배 이하의 압력에서 작동하는 안전밸브를 설치할 것

2.1.2.3 저장용기에는 저장용기의 내부압력이 설정압력으로 되었을 때 주밸브를 개방하는 정압작동장치를 설치할 것

2.1.2.4 저장용기의 충전비는 0.8 이상으로 할 것

2.1.2.5 저장용기 및 배관에는 잔류 소화약제를 처리할 수 있는 청소장치를 설치할 것

2.1.2.6 축압식 저장용기에는 사용압력 범위를 표시한 지시압력계를 설치할 것

2.2 가압용가스용기

2.2.1 분말소화약제의 가스용기는 분말소화약제의 저장용기에 접속하여 설치해야 한다.

2.2.2 분말소화약제의 가압용가스 용기를 3병 이상 설치한 경우에는 2개 이상의 용기에 전자개방밸브를 부착해야 한다.

2.2.3 분말소화약제의 가압용가스 용기에는 2.5 ㎫ 이하의 압력에서 조정이 가능한 압력조정기를 설치해야 한다.

2.2.4 가압용가스 또는 축압용가스는 다음의 기준에 따라 설치해야 한다.

2.2.4.1 가압용가스 또는 축압용가스는 질소가스 또는 이산화탄소로 할 것

2.2.4.2 가압용가스에 질소가스를 사용하는 것의 질소가스는 소화약제 1 ㎏마다 40 L(35 ℃에서 1기압의 압력상태로 환산한 것) 이상, 이산화탄소를 사용하는 것의 이산화탄소는 소화약제 1 ㎏에 대하여 20 g에 배관의 청소에 필요한 양을 가산한 양 이상으로 할 것

2.2.4.3 축압용가스에 질소가스를 사용하는 것의 질소가스는 소화약제 1 ㎏에 대하여 10 L(35 ℃에서 1기압의 압력상태로 환산한 것) 이상, 이산화탄소를 사용하는 것의 이산화탄소는 소화약제 1 ㎏에 대하여 20 g에 배관의 청소에 필요한 양을 가산한 양 이상으로 할 것

2.2.4.4 저장용기 및 배관의 청소에 필요한 양의 가스는 별도의 용기에 저장할 것

2.3 소화약제

2.3.1 분말소화설비에 사용하는 소화약제는 제1종분말ㆍ제2종분말ㆍ제3종분말 또는 제4종분말로 해야 한다. 다만, 차고 또는 주차장에 설치하는 분말소화설비의 소화약제는 제3종분말로 해야 한다.

2.3.2 분말소화약제의 저장량은 다음의 기준에 따라야 한다. 이 경우 동일한 특정소방대상물 또는 그 부분에 2 이상의 방호구역 또는 방호대상물이 있는 경우에는 각 방호구역 또는 방호대상물에 대하여 다음 각 기준에 따라 산출한 저장량 중 최대의 것으로 할 수 있다.

2.3.2.1 전역방출방식은 다음의 기준에 따라 산출한 양 이상으로 할 것

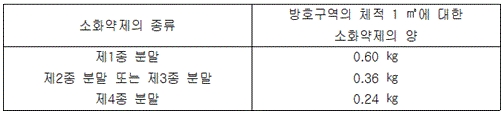

2.3.2.1.1 방호구역의 체적 1 ㎥에 대하여 다음 표 2.3.2.1.1에 따른 양

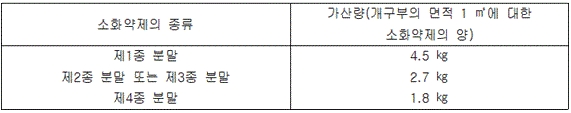

2.3.2.1.2 방호구역의 개구부에 자동폐쇄장치를 설치하지 아니한 경우에는 2.3.2.1.1에 따라 산출한 양에 다음 표 2.3.2.1.2에 따라 산출한 양을 가산한 양

2.3.2.2 국소방출방식은 다음의 식 (2.3.2.2)에 따라 산출한 양에 1.1을 곱하여 얻은 양 이상으로 할 것

2.3.2.3 호스릴방식의 분말소화설비는 하나의 노즐에 대하여 다음 표 2.3.2.3에 따른 양 이상으로 할 것＜개정 2023. 2. 10.＞

2.4 기동장치

2.4.1 분말소화설비의 수동식 기동장치는 다음의 기준에 따라 설치해야 한다. 이 경우 수동식 기동장치의 부근에는 소화약제의 방출을 지연시킬 수 있는 방출지연스위치(자동복귀형 스위치로서 수동식 기동장치의 타이머를 순간 정지시키는 기능의 스위치를 말한다)를 설치해야 한다.

2.4.1.1 전역방출방식은 방호구역마다, 국소방출방식은 방호대상물마다 설치할 것

2.4.1.2 해당 방호구역의 출입구 부근 등 조작을 하는 자가 쉽게 피난할 수 있는 장소에 설치할 것

2.4.1.3 기동장치의 조작부는 바닥으로부터 0.8 m 이상 1.5 m 이하의 위치에 설치하고, 보호판 등에 따른 보호장치를 설치할 것

2.4.1.4 기동장치 인근의 보기 쉬운 곳에 "분말소화설비 수동식 기동장치"라는 표지를 할 것

2.4.1.5 전기를 사용하는 기동장치에는 전원표시등을 설치할 것

2.4.1.6 기동장치의 방출용스위치는 음향경보장치와 연동하여 조작될 수 있는 것으로 할 것

2.4.2 분말소화설비의 자동식 기동장치는 자동화재탐지설비의 감지기의 작동과 연동하는 것으로서 다음의 기준에 따라 설치해야 한다.

2.4.2.1 자동식 기동장치에는 수동으로도 기동할 수 있는 구조로 할 것

2.4.2.2 전기식 기동장치로서 7병 이상의 저장용기를 동시에 개방하는 설비는 2병 이상의 저장용기에 전자 개방밸브를 부착할 것

2.4.2.3 가스압력식 기동장치는 다음의 기준에 따를 것

2.4.2.3.1 기동용가스용기 및 해당 용기에 사용하는 밸브는 25 ㎫ 이상의 압력에 견딜 수 있는 것으로 할 것

2.4.2.3.2 기동용가스용기에는 내압시험압력의 0.8배부터 내압시험압력 이하에서 작동하는 안전장치를 설치할 것

2.4.2.3.3 기동용가스용기의 체적은 5 L 이상으로 하고, 해당 용기에 저장하는 질소 등의 비활성기체는 6.0 ㎫ 이상(21 ℃ 기준)의 압력으로 충전할 것. 다만, 기동용가스용기의 체적을 1 L 이상으로 하고, 해당 용기에 저장하는 이산화탄소의 양은 0.6 ㎏ 이상으로 하며, 충전비는 1.5 이상 1.9 이하의 기동용가스용기로 할 수 있다.

2.4.2.4 기계식 기동장치는 저장용기를 쉽게 개방할 수 있는 구조로 할 것

2.4.3 분말소화설비가 설치된 부분의 출입구 등의 보기 쉬운 곳에 소화약제의 방출을 표시하는 표시등을 설치해야 한다.

2.5 제어반 등

2.5.1 분말소화설비의 제어반 및 화재표시반은 다음의 기준에 따라 설치해야 한다. 다만, 자동화재탐지설비의 수신기 제어반이 화재표시반의 기능을 가지고 있는 것은 화재표시반을 설치하지 않을 수 있다.

2.5.1.1 제어반은 수동기동장치 또는 감지기에서의 신호를 수신하여 음향경보장치의 작동, 소화약제의 방출 또는 지연 등 기타의 제어기능을 가진 것으로 하고, 제어반에는 전원표시등을 설치할 것

2.5.1.2 화재표시반은 제어반에서의 신호를 수신하여 작동하
