할로겐화합물 및 불활성기체소화설비의 화재안전기술기준(NFTC 107A)

[시행 2024. 8. 1.] [국립소방연구원공고 제2024-47호, 2024. 7. 10., 일부개정.]

국립소방연구원(소방정책연구실), 041-559-0581

<1. 일반사항>

1.1 적용범위

1.1.1 이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 별표 4 제1호바목에 따른 물분무등소화설비 중 할로겐화합물 및 불활성기체소화설비의 설치 및 관리에 대해 적용한다.

1.2 기준의 효력

1.2.1 이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목에 따라 물분무등소화설비인 할로겐화합물 및 불활성기체소화설비의 기술기준으로서의 효력을 가진다.

1.2.2 이 기준에 적합한 경우에는 법 제2조제1항제6호나목에 따라 「할로겐화합물 및 불활성기체소화설비의 화재안전성능기준(NFPC 107A)」을 충족하는 것으로 본다.

1.3 기준의 시행

1.3.1 이 기준은 2024년 8월 1일부터 시행한다. <개정 2024. 8. 1.>

1.4 기준의 특례

1.4.1 소방본부장 또는 소방서장은 특정소방대상물의 위치ㆍ구조ㆍ설비의 상황에 따라 유사한 소방시설로도 이 기준에 따라 해당 특정소방대상물에 설치해야 할 소화기구의 기능을 수행할 수 있다고 인정되는 경우에는 그 효력 범위 안에서 그 유사한 소방시설을 이 기준에 따른 소방시설로 보고 이 기준의 일부를 적용하지 않을 수 있다.

1.5 경과조치

1.5.1 이 기준 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 기준에 따른다.

1.5.2 이 기준 시행 전에 1.5.1에 따른 신청 또는 신고를 한 경우라도 개정 기준이 종전의 기준에 비하여 관계인에게 유리한 경우에는 개정 기준에 따를 수 있다.

1.6 다른 법령과의 관계

1.6.1 이 기준 시행 당시 다른 법령 또는 행정규칙 등에서 종전의 화재안전기준을 인용한 경우에 이 기준 가운데 그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 기준의 해당 규정을 인용한 것으로 본다.

1.7 용어의 정의

1.7.1 이 기준에서 사용하는 용어의 정의는 다음과 같다.

1.7.1.1 "할로겐화합물 및 불활성기체소화약제"란 할로겐화합물(할론 1301, 할론 2402, 할론 1211 제외) 및 불활성기체로서 전기적으로 비전도성이며 휘발성이 있거나 증발 후 잔여물을 남기지 않는 소화약제를 말한다.

1.7.1.2 "할로겐화합물소화약제"란 불소, 염소, 브롬 또는 요오드 중 하나 이상의 원소를 포함하고 있는 유기화합물을 기본성분으로 하는 소화약제를 말한다.

1.7.1.3 "불활성기체소화약제"란 헬륨, 네온, 아르곤 또는 질소가스 중 하나 이상의 원소를 기본성분으로 하는 소화약제를 말한다.

1.7.1.4 "충전밀도"란 소화약제의 중량과 소화약제 저장용기의 내부 용적과의 비(중량/용적)를 말한다.

1.7.1.5 "방화문"이란 「건축법 시행령」 제64조의 규정에 따른 60분+ 방화문, 60분 방화문 또는 30분 방화문을 말한다.

1.7.1.6 "교차회로방식"이란 하나의 방호구역 내에 2 이상의 화재감지기회로를 설치하고 인접한 2 이상의 화재감지기가 화재를 감지하는 때에 소화설비가 작동하는 방식을 말한다.

1.7.1.7 "방호구역"이란 소화설비의 소화범위 내에 포함된 영역을 말한다.

1.7.1.8 "별도 독립방식"이란 소화약제 저장용기와 배관을 방호구역별로 독립적으로 설치하는 방식을 말한다.

1.7.1.9 "선택밸브"란 2 이상의 방호구역 또는 방호대상물이 있어 소화수 또는 소화약제를 해당하는 방호구역 또는 방호대상물에 선택적으로 방출되도록 제어하는 밸브를 말한다.

1.7.1.10 "설계농도"란 방호대상물 또는 방호구역의 소화약제 저장량을 산출하기 위한 농도로서 소화농도에 안전율을 고려하여 설정한 농도를 말한다.

1.7.1.11 "소화농도"란 규정된 실험 조건의 화재를 소화하는데 필요한 소화약제의 농도(형식승인대상의 소화약제는 형식승인된 소화농도)를 말한다.

1.7.1.12 "집합관"이란 개별 소화약제(가압용 가스 포함) 저장용기의 방출관이 연결되어 있는 관을 말한다.

1.7.1.13 "최대허용 설계농도"란 사람이 상주하는 곳에 적용하는 소화약제의 설계농도로서, 인체의 안전에 영향을 미치지 않는 농도를 말한다.

<2. 기술기준>

2.1 소화약제의 종류

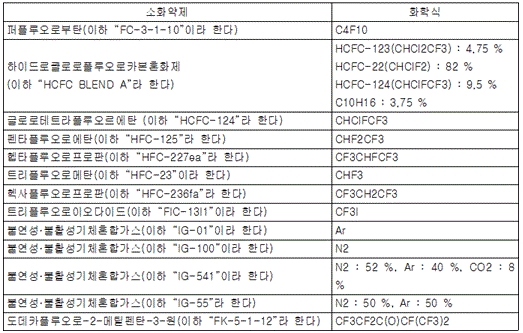

2.1.1 소화설비에 적용되는 할로겐화합물 및 불활성기체소화약제는 다음 표 2.1.1에서 정하는 것에 한한다.

2.2 설치제외

2.2.1 할로겐화합물 및 불활성기체소화설비는 다음의 장소에는 설치할 수 없다.

2.2.1.1 사람이 상주하는 곳으로써 2.4.2의 최대허용 설계농도를 초과하는 장소

2.2.1.2 「위험물안전관리법 시행령」 별표 1의 제3류위험물 및 제5류위험물을 저장·보관·사용하는 장소. 다만, 소화성능이 인정되는 위험물은 제외한다.

2.3 저장용기

2.3.1 할로겐화합물 및 불활성기체 소화약제의 저장용기는 다음의 기준에 적합한 장소에 설치해야 한다.

2.3.1.1 방호구역 외의 장소에 설치할 것. 다만, 방호구역 내에 설치할 경우에는 피난 및 조작이 용이하도록 피난구 부근에 설치해야 한다.

2.3.1.2 온도가 55 ℃ 이하이고, 온도 변화가 작은 곳에 설치할 것

2.3.1.3 직사광선 및 빗물이 침투할 우려가 없는 곳에 설치할 것

2.3.1.4 저장용기를 방호구역 외에 설치한 경우에는 방화문으로 구획된 실에 설치할 것

2.3.1.5 용기의 설치장소에는 해당 용기가 설치된 곳임을 표시하는 표지를 할 것

2.3.1.6 용기 간의 간격은 점검에 지장이 없도록 3 ㎝ 이상의 간격을 유지할 것

2.3.1.7 저장용기와 집합관을 연결하는 연결배관에는 체크밸브를 설치할 것. 다만, 저장용기가 하나의 방호구역만을 담당하는 경우에는 그렇지 않다.

2.3.2 할로겐화합물 및 불활성기체소화약제의 저장용기는 다음의 기준에 적합해야 한다.

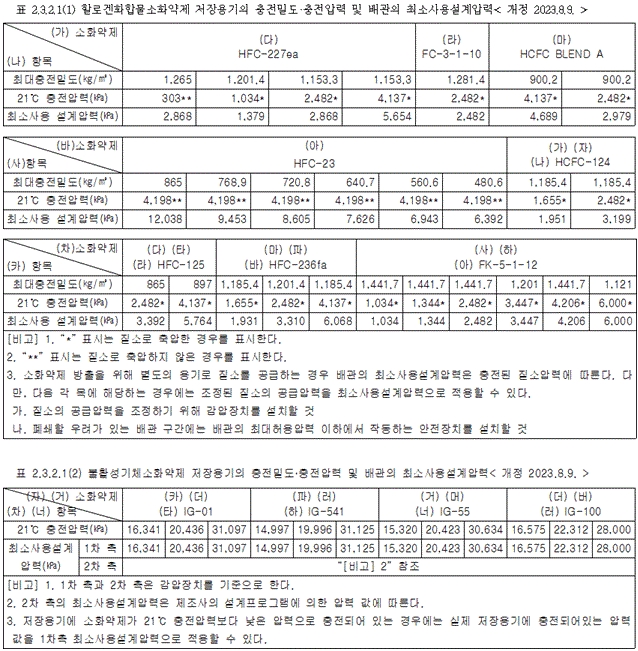

2.3.2.1 저장용기의 충전밀도 및 충전압력은 표 2.3.2.1(1) 및 표 2.3.2.1(2)에 따를 것

2.3.2.2 저장용기는 약제명·저장용기의 자체중량과 총중량·충전일시·충전압력 및 약제의 체적을 표시할 것

2.3.2.3 동일 집합관에 접속되는 저장용기는 동일한 내용적을 가진 것으로 충전량 및 충전압력이 같도록 할 것

2.3.2.4 저장용기에 충전량 및 충전압력을 확인할 수 있는 장치를 하는 경우에는 해당 소화약제에 적합한 구조로 할 것

2.3.2.5 저장용기의 약제량 손실이 5 %를 초과하거나 압력손실이 10 %를 초과할 경우에는 재충전하거나 저장용기를 교체할 것. 다만, 불활성기체 소화약제 저장용기의 경우에는 압력손실이 5 %를 초과할 경우 재충전하거나 저장용기를 교체해야 한다.

2.3.3 하나의 방호구역을 담당하는 저장용기의 소화약제의 체적 합계보다 소화약제의 방출 시 방출경로가 되는 배관(집합관을 포함한다)의 내용적의 비율이 할로겐화합물 및 불활성기체소화약제 제조업체(이하 "제조업체"라 한다)의 설계기준에서 정한 값 이상일 경우에는 해당 방호구역에 대한 설비는 별도 독립방식으로 해야 한다.

2.3.4 할로겐화합물 및 불활성기체소화약제 저장용기와 선택밸브 또는 개폐밸브 사이에는 배관의 최소사용설계압력과 최대허용압력 사이의 압력에서 작동하는 안전장치를 설치해야 하며, 안전장치를 통하여 나온 소화가스는 전용의 배관 등을 통하여 건축물 외부로 배출될 수 있도록 해야 한다. 이 경우 안전장치로 용전식을 사용해서는 안된다. <신설 2024. 8. 1.>

2.4 소화약제량의 산정

2.4.1 소화약제의 저장량은 다음의 기준에 따른다.

2.4.1.1 할로겐화합물소화약제는 다음 식 (2.4.1.1)에 따라 산출한 양 이상으로 할 것

　W = V / S × [C / (100 - C)] ··· (2.4.1.1)

　여기에서

　W: 소화약제의 무게(㎏)

　V: 방호구역의 체적(m³)

　C: 체적에 따른 소화약제 설계농도(%)

　S: 소화약제별 선형상수(K1 + K2 × t)(m³/㎏)

　 ※ t: 방호구역의 최소예상온도(℃)

2.4.1.2 불활성기체소화약제는 다음 식 (2.4.1.2)에 따라 산출한 양 이상으로 할 것

　X = 2.303(Vs / S) × Log10 [100 / (100 - C)] ··· (2.4.1.2)

　여기에서

　X: 공간체적당 더해진 소화약제의 부피(㎥/㎥)

　C: 체적에 따른 소화약제 설계농도(%)

　Vs: 20 °C에서 소화약제의 비체적(㎥/㎏)

　S: 소화약제별 선형상수(K1 + K2 × t)(㎥/㎏)

　 ※ t: 방호구역의 최소예상온도(℃)

2.4.1.3 체적에 따른 소화약제의 설계농도(%)는 상온에서 제조업체의 설계기준에 따라 인증받은 소화농도(%)에 표 2.4.1.3에 따른 안전계수를 곱한 값 이상으로 할 것 <개정 2024. 8. 1.>

2.4.2 2.4.1의 기준에 의해 산출한 소화약제량은 사람이 상주하는 곳에서는 표 2.4.2에 따른 최대허용 설계농도를 초과할 수 없다.

2.4.3 방호구역이 2 이상인 장소의 소화설비가 2.3.3의 기준에 해당하지 않는 경우에 한하여 가장 큰 방호구역에 대하여 2.4.1의 기준에 의해 산출한 양 이상이 되도록 해야 한다.

2.5 기동장치

2.5.1 할로겐화합물 및 불활성기체소화설비의 수동식 기동장치는 다음의 기준에 따라 설치해야 한다. 이 경우 수동식 기동장치의 부근에는 소화약제의 방출을 지연시킬 수 있는 방출지연스위치(자동복귀형 스위치로서 수동식 기동장치의 타이머를 순간 정지시키는 기능의 스위치를 말한다)를 설치해야 한다.

2.5.1.1 방호구역마다 설치할 것

2.5.1.2 해당 방호구역의 출입구 부근 등 조작을 하는 자가 쉽게 피난할 수 있는 장소에 설치할 것

2.5.1.3 기동장치의 조작부는 바닥으로부터 0.8 m 이상 1.5 m 이하의 위치에 설치하고, 보호판 등에 따른 보호장치를 설치할 것

2.5.1.4 기동장치 인근의 보기 쉬운 곳에 "할로겐화합물 및 불활성기체소화설비 수동식 기동장치"라는 표지를 할 것

2.5.1.5 전기를 사용하는 기동장치에는 전원표시등을 설치할 것

2.5.1.6 기동장치의 방출용스위치는 음향경보장치와 연동하여 조작될 수 있는 것으로 할 것

2.5.1.7 50 N 이하의 힘을 가하여 기동할 수 있는 구조로 할 것

2.5.1.8 기동장치에는 보호장치를 설치해야 하며, 보호장치를 개방하는 경우 기동장치에 설치된 부저 또는 벨 등에 의하여 경고음을 발할 것 <신설 2024. 8. 1.>

2.5.1.9 기동장치를 옥외에 설치하는 경우 빗물 또는 외부 충격의 영향을 받지 아니하도록 설치할 것 <신설 2024. 8. 1.>

2.5.2 할로겐화합물 및 불활성기체소화설비의 자동식 기동장치는 자동화재탐지설비의 감지기의 작동과 연동하는 것으로서 다음의 기준에 따라 설치해야 한다.

2.5.2.1 자동식 기동장치에는 수동으로도 기동할 수 있는 구조로 할 것

2.5.2.2 전기식 기동장치로서 7병 이상의 저장용기를 동시에 개방하는 설비는 2병 이상의 저장용기에 전자 개방밸브를 부착할 것

2.5.2.3 가스압력식 기동장치는 다음의 기준에 따를 것

2.5.2.3.1 기동용가스용기 및 해당 용기에 사용하는 밸브는 25 ㎫
