이산화탄소소화설비의 화재안전기술기준(NFTC 106)

[시행 2024. 8. 1.] [국립소방연구원공고 제2024-46호, 2024. 7. 10., 일부개정.]

국립소방연구원(소방정책연구실), 041-559-0581

<1. 일반사항>

1.1 적용범위

1.1.1 이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 별표 4 제1호바목에 따른 물분무등소화설비 중 이산화탄소소화설비의 설치 및 관리에 대해 적용한다.

1.2 기준의 효력

1.2.1 이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목에 따라 물분무등소화설비인 이산화탄소소화설비의 기술기준으로서의 효력을 가진다.

1.2.2 이 기준에 적합한 경우에는 법 제2조제1항제6호나목에 따라 「이산화탄소소화설비의 화재안전성능기준(NFPC 106)」을 충족하는 것으로 본다.

1.3 기준의 시행

1.3.1 이 기준은 2024년 8월 1일부터 시행한다. <개정 2024. 8. 1.>

1.4 기준의 특례

1.4.1 소방본부장 또는 소방서장은 기존건축물이 증축ㆍ개축ㆍ대수선되거나 용도변경 되는 경우에 있어서 이 기준이 정하는 기준에 따라 해당 건축물에 설치해야 할 이산화탄소소화설비의 배관ㆍ배선 등의 공사가 현저하게 곤란하다고 인정되는 경우에는 해당 설비의 기능 및 사용에 지장이 없는 범위에서 이 기준의 일부를 적용하지 않을 수 있다.

1.5 경과조치

1.5.1 이 기준 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 「이산화탄소소화설비의 화재안전기준(NFSC 106)」에 따른다.

1.5.2 이 기준 시행 전에 1.5.1에 따른 신청 또는 신고를 한 경우라도 제정 기준이 종전의 기준에 비하여 관계인에게 유리한 경우에는 제정 기준에 따를 수 있다.

1.6 다른 법령과의 관계

1.6.1 이 기준 시행 당시 다른 법령 또는 행정규칙 등에서 종전의 화재안전기준을 인용한 경우에 이 기준 가운데 그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 기준의 해당 규정을 인용한 것으로 본다.

1.7 용어의 정의

1.7.1 이 기준에서 사용하는 용어의 정의는 다음과 같다.

1.7.1.1 "전역방출방식"이란 소화약제 공급장치에 배관 및 분사헤드 등을 설치하여 밀폐 방호구역 전체에 소화약제를 방출하는 방식을 말한다.

1.7.1.2 "국소방출방식"이란 소화약제 공급장치에 배관 및 분사헤드 등을 설치하여 직접 화점에 소화약제를 방출하는 방식을 말한다.

1.7.1.3 "호스릴방식"이란 소화수 또는 소화약제 저장용기 등에 연결된 호스릴을 이용하여 사람이 직접 화점에 소화수 또는 소화약제를 방출하는 방식을 말한다.

1.7.1.4 "충전비"란 소화약제 저장용기의 내부 용적과 소화약제의 중량과의 비(용적/중량)를 말한다.

1.7.1.5 "심부화재"란 목재 또는 섬유류와 같은 고체가연물에서 발생하는 화재형태로서 가연물 내부에서 연소하는 화재를 말한다.

1.7.1.6 "표면화재"란 가연성물질의 표면에서 연소하는 화재를 말한다.

1.7.1.7 "교차회로방식"이란 하나의 방호구역 내에 2 이상의 화재감지기회로를 설치하고 인접한 2 이상의 화재감지기에 화재가 감지되는 때에 소화설비가 작동하는 방식을 말한다.

1.7.1.8 "방화문"이란 「건축법 시행령」 제64조의 규정에 따른 60분+ 방화문, 60분 방화문 또는 30분 방화문을 말한다.

1.7.1.9 "방호구역"이란 소화설비의 소화범위 내에 포함된 영역을 말한다.

1.7.1.10 "선택밸브"란 2 이상의 방호구역 또는 방호대상물이 있어 소화수 또는 소화약제를 해당하는 방호구역 또는 방호대상물에 선택적으로 방출되도록 제어하는 밸브를 말한다.

1.7.1.11 "설계농도"란 방호대상물 또는 방호구역의 소화약제 저장량을 산출하기 위한 농도로서 소화농도에 안전율을 고려하여 설정한 농도를 말한다.

1.7.1.12 "소화농도"란 규정된 실험 조건의 화재를 소화하는데 필요한 소화약제의 농도(형식승인대상의 소화약제는 형식승인된 소화농도)를 말한다.

1.7.1.13 "호스릴"이란 원형의 소방호스를 원형의 수납장치에 감아 정리한 것을 말한다.

<2. 기술기준>

2.1 소화약제의 저장용기 등

2.1.1 이산화탄소 소화약제의 저장용기는 다음의 기준에 적합한 장소에 설치해야 한다.

2.1.1.1 방호구역 외의 장소에 설치할 것. 다만, 방호구역 내에 설치할 경우에는 피난 및 조작이 용이하도록 피난구 부근에 설치해야 한다.

2.1.1.2 온도가 40 ℃ 이하이고, 온도변화가 작은 곳에 설치할 것

2.1.1.3 직사광선 및 빗물이 침투할 우려가 없는 곳에 설치할 것

2.1.1.4 방화문으로 구획된 실에 설치할 것

2.1.1.5 용기의 설치장소에는 해당 용기가 설치된 곳임을 표시하는 표지를 할 것

2.1.1.6 용기 간의 간격은 점검에 지장이 없도록 3 ㎝ 이상의 간격을 유지할 것

2.1.1.7 저장용기와 집합관을 연결하는 연결배관에는 체크밸브를 설치할 것. 다만, 저장용기가 하나의 방호구역만을 담당하는 경우에는 그렇지 않다.

2.1.2 이산화탄소 소화약제의 저장용기는 다음의 기준에 적합해야 한다.

2.1.2.1 저장용기의 충전비는 고압식은 1.5 이상 1.9 이하, 저압식은 1.1 이상 1.4 이하로 할 것

2.1.2.2 저압식 저장용기에는 내압시험압력의 0.64배부터 0.8배의 압력에서 작동하는 안전밸브와 내압시험압력의 0.8배부터 내압시험압력에서 작동하는 봉판을 설치할 것

2.1.2.3 저압식 저장용기에는 액면계 및 압력계와 2.3 ㎫ 이상 1.9 ㎫ 이하의 압력에서 작동하는 압력경보장치를 설치할 것

2.1.2.4 저압식 저장용기에는 용기 내부의 온도가 섭씨 영하 18℃ 이하에서 2.1 ㎫의 압력을 유지할 수 있는 자동냉동장치를 설치할 것

2.1.2.5 저장용기는 고압식은 25 ㎫ 이상, 저압식은 3.5 ㎫ 이상의 내압시험압력에 합격한 것으로 할 것

2.1.3 이산화탄소 소화약제 저장용기의 개방밸브는 전기식ㆍ가스압력식 또는 기계식에 따라 자동으로 개방되고 수동으로도 개방되는 것으로서 안전장치가 부착된 것으로 해야 한다.

2.1.4 이산화탄소 소화약제 저장용기와 선택밸브 또는 개폐밸브 사이에는 배관의 최소사용설계압력과 최대허용압력 사이의 압력에서 작동하는 안전장치를 설치해야 하며, 안전장치를 통하여 나온 소화가스는 전용의 배관 등을 통하여 건축물 외부로 배출될 수 있도록 해야 한다. 이 경우 안전장치로 용전식을 사용해서는 안 된다. <개정 2024. 8. 1.>

2.2 소화약제

2.2.1 이산화탄소 소화약제 저장량은 다음의 기준에 따른 양으로 한다. 이 경우 동일한 특정소방대상물 또는 그 부분에 2 이상의 방호구역이나 방호대상물이 있는 경우에는 각 방호구역 또는 방호대상물에 대하여 다음 각 기준에 따라 산출한 저장량 중 최대의 것으로 할 수 있다.

2.2.1.1 전역방출방식에 있어서 가연성액체 또는 가연성가스 등 표면화재 방호대상물의 경우에는 다음의 기준에 따른다.

2.2.1.1.1 방호구역의 체적(불연재료나 내열성의 재료로 밀폐된 구조물이 있는 경우에는 그 체적을 감한 체적) 1 ㎥에 대하여 다음 표 2.2.1.1.1에 따른 양. 다만, 다음 표 2.2.1.1.1에 따라 산출한 양이 동표에 따른 저장량의 최저한도의 양 미만이 될 경우에는 그 최저한도의 양으로 한다.

표 2.2.1.1.1 방호구역 체적에 따른 소화약제 및 최저한도의 양

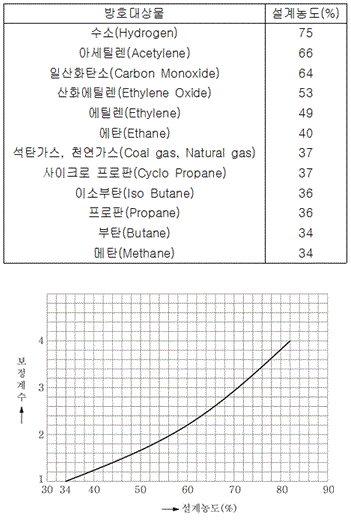

2.2.1.1.2 표 2.2.1.1.2에 따른 설계농도가 34 % 이상인 방호대상물의 소화약제량은 2.2.1.1.1의 기준에 따라 산출한 기본 소화약제량에 다음 그림 2.2.1.1.2에 따른 보정계수를 곱하여 산출한다.

2.2.1.1.3 방호구역의 개구부에 자동폐쇄장치를 설치하지 아니한 경우에는 2.2.1.1.1 및 2.2.1.1.2의 기준에 따라 산출한 양에 개구부면적 1 ㎡당 5 ㎏을 가산해야 한다. 이 경우 개구부의 면적은 방호구역 전체 표면적의 3 % 이하로 해야 한다.

2.2.1.2 전역방출방식에 있어서 종이ㆍ목재ㆍ석탄ㆍ섬유류ㆍ합성수지류 등 심부화재 방호대상물의 경우에는 다음의 기준에 따른다.

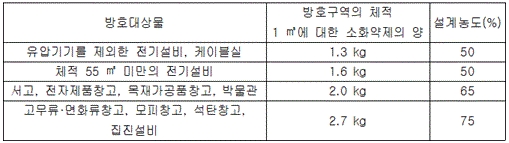

2.2.1.2.1 방호구역의 체적(불연재료나 내열성의 재료로 밀폐된 구조물이 있는 경우에는 그 체적을 감한 체적) 1 ㎥에 대하여 다음 표 2.2.1.2.1에 따른 양 이상으로 해야 한다.

2.2.1.2.2 방호구역의 개구부에 자동폐쇄장치를 설치하지 아니한 경우에는 2.2.1.2.1의 기준에 따라 산출한 양에 개구부 면적 1 ㎡당 10 ㎏을 가산해야 한다. 이 경우 개구부의 면적은 방호구역 전체 표면적의 3 % 이하로 해야 한다.

2.2.1.3 국소방출방식은 다음의 기준에 따라 산출한 양에 고압식은 1.4, 저압식은 1.1을 각각 곱하여 계산하여 나온 양 이상으로 할 것

2.2.1.3.1 윗면이 개방된 용기에 저장하는 경우와 화재 시 연소면이 한정되고 가연물이 비산할 우려가 없는 경우에는 방호대상물의 표면적 1 ㎡에 대하여 13 ㎏

2.2.1.3.2 2.2.1.3.1 외의 경우에는 방호공간(방호대상물의 각 부분으로부터 0.6 m의 거리에 따라 둘러싸인 공간을 말한다. 이하 같다)의 체적 1 ㎥에 대하여 다음의 식 (2.2.1.3.2)에 따라 산출한 양

　여기에서

　Q: 방호공간 1 ㎥에 대한 이산화탄소 소화약제의 양(kg/㎥)

　a: 방호대상물 주위에 설치된 벽 면적의 합계(㎡)

　A: 방호공간의 벽 면적(벽이 없는 경우에는 벽이 있는 것으로 가정한 당해 부분의 면적)의 합계(㎡)

2.2.1.4 호스릴이산화탄소소화설비는 하나의 노즐에 대하여 90 ㎏ 이상으로 할 것

2.3 기동장치

2.3.1 이산화탄소소화설비의 수동식 기동장치는 다음의 기준에 따라 설치해야 한다. 이 경우 수동식 기동장치의 부근에는 소화약제의 방출을 지연시킬 수 있는 방출지연스위치(자동복귀형 스위치로서 수동식 기동장치의 타이머를 순간 정지시키는 기능의 스위치를 말한다)를 설치해야 한다.

2.3.1.1 전역방출방식은 방호구역마다, 국소방출방식은 방호대상물마다 설치할 것

2.3.1.2 해당 방호구역의 출입구 부근 등 조작을 하는 자가 쉽게 피난할 수 있는 장소에 설치할 것

2.3.1.3 기동장치의 조작부는 바닥으로부터 0.8 m 이상 1.5 m 이하의 위치에 설치하고, 보호판 등에 따른 보호장치를 설치할 것

2.3.1.4 기동장치 인근의 보기 쉬운 곳에 "이산화탄소소화설비 수동식 기동장치"라는 표지를 할 것

2.3.1.5 전기를 사용하는 기동장치에는 전원표시등을 설치할 것

2.3.1.6 기동장치의 방출용스위치는 음향경보장치와 연동하여 조작될 수 있는 것으로 할 것

2.3.1.7 기동장치에는 보호장치를 설치해야 하며, 보호장치를 개방하는 경우 기동장치에 설치된 부저 또는 벨 등에 의하여 경고음을 발할 것 <신설 2024. 8. 1.>

2.3.1.8 기동장치를 옥외에 설치하는 경우 빗물 또는 외부 충격의 영향을 받지 아니하도록 설치할 것 <신설 2024. 8. 1.>

2.3.2 이산화탄소소화설비의 자동식 기동장치는 자동화재탐지설비의 감지기의 작동과 연동하는 것으로서 다음의 기준에 따라 설치해야 한다.

2.3.2.1 자동식 기동장치에는 수동으로도 기동할 수 있는 구조로 할 것

2.3.2.2 전기식 기동장치로서 7병 이상의 저장용기를 동시에 개방하는 설비는 2병 이상의 저장용기에 전자 개방밸브를 부착할 것

2.3.2.3 가스압력식 기동장치는 다음의 기준에 따를 것

2.3.2.3.1 기동용가스용기 및 해당 용기에 사용하는 밸브는 25 ㎫ 이상의 압력에 견딜 수 있는 것으로 할 것

2.3.2.3.2 기동용가스용기에는 내압시험압력의 0.8배부터 내압시험압력 이하에서 작동하는 안전장치를 설치할 것

2.3.2.3.3 기동용가스용기의 체적은 5 L 이상으로 하고, 해당 용기에 저장하는 질소 등의 비활성기체는 6.0 ㎫ 이상(21 ℃ 기준
