미분무소화설비의 화재안전기술기준(NFTC 104A)

[시행 2023. 2. 10.] [소방청공고 제2022-214호, 2022. 12. 1., 제정.]

국립소방연구원(소방정책연구실), 041-559-0581

<1. 일반사항>

1.1 적용범위

1.1.1 이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 별표 4 제1호바목에 따른 물분무등소화설비 중 미분무소화설비의 설치 및 관리에 대해 적용한다.

1.2 기준의 효력

1.2.1 이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목에 따라 물분무등소화설비인 미분무소화설비의 기술기준으로서의 효력을 가진다.

1.2.2 이 기준에 적합한 경우에는 법 제2조제1항제6호나목에 따라 「미분무소화설비의 화재안전성능기준(NFPC 104A)」을 충족하는 것으로 본다.

1.3 기준의 시행

1.3.1 이 기준은 2023년 2월 10일부터 시행한다.＜개정 2023. 2. 10.＞

1.4 기준의 특례

1.4.1 소방본부장 또는 소방서장은 기존건축물이 증축ㆍ개축ㆍ대수선되거나 용도변경 되는 경우에 있어서 이 기준이 정하는 기준에 따라 해당 건축물에 설치해야 할 미분무소화설비의 배관ㆍ배선 등의 공사가 현저하게 곤란하다고 인정되는 경우에는 해당 설비의 기능 및 사용에 지장이 없는 범위에서 이 기준의 일부를 적용하지 않을 수 있다.

1.5 경과조치

1.5.1 이 기준 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 기준에 따른다.＜개정 2023. 2. 10.＞

1.5.2 이 기준 시행 전에 1.5.1에 따른 신청 또는 신고를 한 경우라도 개정 기준이 종전의 기준에 비하여 관계인에게 유리한 경우에는 개정 기준에 따를 수 있다.＜개정 2023. 2. 10.＞

1.6 다른 법령과의 관계

1.6.1 이 기준 시행 당시 다른 법령 또는 행정규칙 등에서 종전의 화재안전기준을 인용한 경우에 이 기준 가운데 그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 기준의 해당 규정을 인용한 것으로 본다.

1.7 용어의 정의

1.7.1 이 기준에서 사용하는 용어의 정의는 다음과 같다.

1.7.1.1 "미분무소화설비"란 가압된 물이 헤드 통과 후 미세한 입자로 분무됨으로써 소화성능을 가지는 설비로서, 소화력을 증가시키기 위해 강화액 등을 첨가할 수 있다.

1.7.1.2 "미분무"란 물만을 사용하여 소화하는 방식으로 최소설계압력에서 헤드로부터 방출되는 물입자 중 99 %의 누적체적분포가 400 ㎛ 이하로 분무되고 A, B, C급 화재에 적응성을 갖는 것을 말한다.

1.7.1.3 "미분무헤드"란 하나 이상의 오리피스를 가지고 미분무소화설비에 사용되는 헤드를 말한다.

1.7.1.4 "개방형 미분무헤드"란 감열체 없이 방수구가 항상 열려져 있는 헤드를 말한다.

1.7.1.5 "폐쇄형 미분무헤드"란 정상상태에서 방수구를 막고 있는 감열체가 일정온도에서 자동적으로 파괴ㆍ용융 또는 이탈됨으로써 방수구가 개방되는 헤드를 말한다.

1.7.1.6 "저압 미분무소화설비"란 최고사용압력이 1.2 ㎫ 이하인 미분무소화설비를 말한다.

1.7.1.7 "중압 미분무소화설비"란 사용압력이 1.2 ㎫을 초과하고 3.5 ㎫ 이하인 미분무소화설비를 말한다.

1.7.1.8 "고압 미분무소화설비"란 최저사용압력이 3.5 ㎫을 초과하는 미분무소화설비를 말한다.

1.7.1.9 "폐쇄형 미분무소화설비"란 배관 내에 항상 물 또는 공기 등이 가압되어 있다가 화재로 인한 열로 폐쇄형 미분무헤드가 개방되면서 소화수를 방출하는 방식의 미분무소화설비를 말한다.

1.7.1.10 "개방형 미분무소화설비"란 화재감지기의 신호를 받아 가압송수장치를 동작시켜 미분무수를 방출하는 방식의 미분무소화설비를 말한다.

1.7.1.11 "유수검지장치(패들형을 포함한다)"란 유수현상을 자동적으로 검지하여 신호 또는 경보를 발하는 장치를 말한다.

1.7.1.12 "전역방출방식"이란 고정식 미분무소화설비에 배관 및 헤드를 고정 설치하여 구획된 방호구역 전체에 소화수를 방출하는 설비를 말한다.

1.7.1.13 "국소방출방식"이란 고정식 미분무소화설비에 배관 및 헤드를 설치하여 직접 화점에 소화수를 방출하는 설비로서 화재발생 부분에 집중적으로 소화수를 방출하도록 설치하는 방식을 말한다.

1.7.1.14 "호스릴방식"이란 소화수 또는 소화약제 저장용기 등에 연결된 호스릴을 이용하여 사람이 직접 화점에 소화수 또는 소화약제를 방출하는 방식을 말한다.

1.7.1.15 "교차회로방식"이란 하나의 방호구역 내에 2 이상의 화재감지기회로를 설치하고 인접한 2 이상의 화재감지기에 화재가 감지되어 작동되는 때에 소화설비가 작동하는 방식을 말한다.

1.7.1.16 "가압수조"란 가압원인 압축공기 또는 불연성 기체의 압력으로 소화용수를 가압하여 그 압력으로 급수하는 수조를 말한다.

1.7.1.17 "개폐표시형밸브"란 밸브의 개폐여부를 외부에서 식별이 가능한 밸브를 말한다.

1.7.1.18 "연소할 우려가 있는 개구부"란 각 방화구획을 관통하는 컨베이어ㆍ에스컬레이터 또는 이와 유사한 시설의 주위로서 방화구획을 할 수 없는 부분을 말한다.

1.7.1.19 "설계도서"란 점화원, 연료의 특성과 형태 등에 따라서 건축물에서 발생할 수 있는 화재의 유형이 고려되어 작성된 것을 말한다.

1.7.1.20 "호스릴"이란 원형의 소방호스를 원형의 수납장치에 감아 정리한 것을 말한다.

<2. 기술기준>

2.1 설계도서 작성

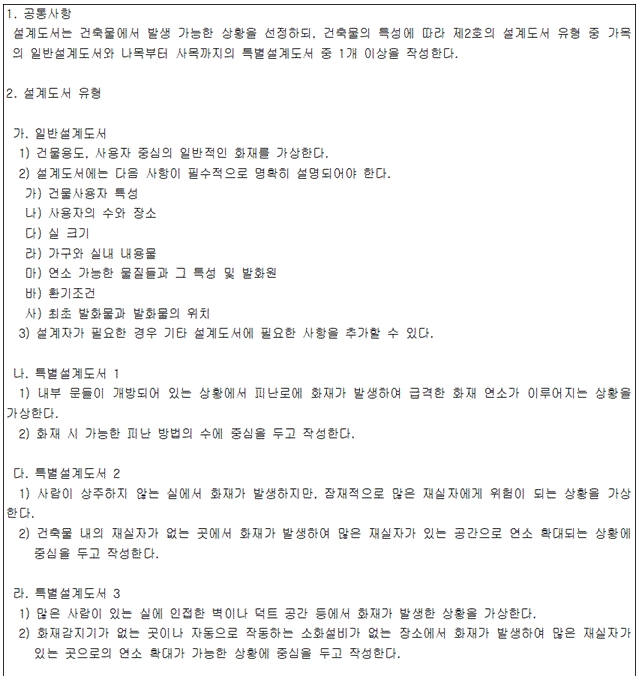

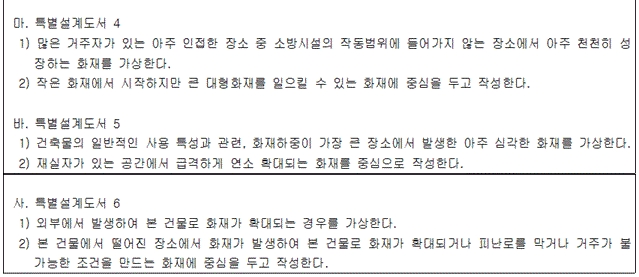

2.1.1 미분무소화설비의 성능을 확인하기 위하여 하나의 발화원을 가정한 설계도서는 다음의 기준 및 그림 2.1.1을 고려하여 작성되어야 하며, 설계도서는 일반설계도서와 특별설계도서로 구분한다.

(1) 점화원의 형태

(2) 초기 점화되는 연료 유형

(3) 화재 위치

(4) 문과 창문의 초기상태(열림, 닫힘) 및 시간에 따른 변화상태

(5) 공기조화설비, 자연형(문, 창문) 및 기계형 여부

(6) 시공 유형과 내장재 유형

2.1.2 일반설계도서는 유사한 특정소방대상물의 화재사례 등을 이용하여 작성하고, 특별설계도서는 일반설계도서에서 발화 장소 등을 변경하여 위험도를 높게 만들어 작성해야 한다.

2.1.3 2.1.1 및 2.1.2에도 불구하고 검증된 기준에서 정하고 있는 것을 사용할 경우에는 적합한 도서로 인정할 수 있다.

2.2 설계도서의 검증

2.2.1 소방관서에 허가동의를 받기 전에 법 제46조제1항에 따라 성능시험기관으로 지정받은 기관에서 그 성능을 검증받아야 한다.

2.2.2 설계도서의 변경이 필요한 경우 2.2.1에 의해 재검증을 받아야 한다.

2.3 수원

2.3.1 미분무소화설비에 사용되는 소화용수는 「먹는물관리법」 제5조에 적합하고, 저수조 등에 충수할 경우 필터 또는 스트레이너를 통해야 하며, 사용되는 물에는 입자ㆍ용해고체 또는 염분이 없어야 한다.

2.3.2 배관의 연결부(용접부 제외) 또는 주배관의 유입측에는 필터 또는 스트레이너를 설치해야 하고, 사용되는 스트레이너에는 청소구가 있어야 하며, 검사ㆍ유지관리 및 보수 시에 배치 위치를 변경하지 않아야 한다. 다만, 노즐이 막힐 우려가 없는 경우에는 설치하지 않을 수 있다.

2.3.3 사용되는 필터 또는 스트레이너의 메쉬는 헤드 오리피스 지름의 80 % 이하가 되어야 한다.

2.3.4 수원의 양은 다음의 식 (2.3.4)를 이용하여 계산한 양 이상으로 해야 한다.

2.3.5 첨가제의 양은 설계방수시간 내에 충분히 사용될 수 있는 양 이상으로 산정한다. 이 경우 첨가제가 소화약제인 경우 소방청장이 정하여 고시한 「소화약제의 형식승인 및 제품검사의 기술기준」에 적합한 것으로 사용해야 한다.

2.4 수조

2.4.1 수조의 재료는 냉간 압연 스테인리스 강판 및 강대(KS D 3698)의 STS304 또는 이와 동등 이상의 강도ㆍ내식성ㆍ내열성이 있는 것으로 해야 한다.

2.4.2 수조를 용접할 경우 용접찌꺼기 등이 남아 있지 아니해야 하며, 부식의 우려가 없는 용접방식으로 해야 한다.

2.4.3 미분무소화설비용 수조는 다음의 기준에 따라 설치해야 한다.

2.4.3.1 전용수조로 하고, 점검에 편리한 곳에 설치할 것

2.4.3.2 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

2.4.3.3 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 해야 한다.

2.4.3.4 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

2.4.3.5 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

2.4.3.6 수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

2.4.3.7 수조 외측의 보기 쉬운 곳에 "미분무소화설비용 수조"라고 표시한 표지를 할 것

2.4.3.8 소화설비용 펌프의 흡수배관 또는 소화설비의 수직배관과 수조의 접속부분에는 "미분무소화설비용 배관"이라고 표시한 표지를 할 것. 다만, 수조와 가까운 장소에 소화설비용 펌프가 설치되고 해당 펌프에 2.4.3.7에 따른 표지를 설치한 때에는 그렇지 않다.

2.5 가압송수장치

2.5.1 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다.

2.5.1.1 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

2.5.1.2 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

2.5.1.3 펌프는 전용으로 할 것

2.5.1.4 펌프의 토출 측에는 압력계를 체크밸브 이전에 펌프 토출 측 플랜지에서 가까운 곳에 설치할 것

2.5.1.5 펌프의 성능은 체절운전 시 정격토출압력의 140 %를 초과하지 않고, 정격토출량의 150 %로 운전 시 정격토출압력의 65 % 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것

2.5.1.6 가압송수장치의 송수량은 최저설계압력에서 설계유량(L/min) 이상의 방수성능을 가진 기준개수의 모든 헤드로부터의 방수량을 충족시킬 수 있는 양 이상의 것으로 할 것

2.5.1.7 내연기관을 사용하는 경우에는 제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것

2.5.1.8 가압송수장치에는 "미분무펌프"라고 표시한 표지를 할 것. 다만, 호스릴방식의 경우 "호스릴방식 미분무펌프"라고 표시한 표지를 할 것

2.5.1.9 가압송수장치가 기동이 된 경우에는 자동으로 정지되지 아니하도록 할 것

2.5.1.10 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음의 각 기준에 적합한 것으로 할 것. 다만, 충압펌프는 제외한다.

2.5.1.10.1 임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것

2.5.1.10.2 펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것

2.5.2 압력수조를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다.

2.5.2.1 압력수조는 배관용 스테인리스 강관(KS D 3676) 또는 이와 동등 이상의 강도ㆍ내식성, 내열성을 갖는 재료를 사용할 것

2.5.2.2 용접한 압력수조를 사용할 경우 용접찌꺼기 등이 남아 있지 않아야 하며, 부식의 우려가 없는 용접방식으로 해야 한다.

2.5.2.3 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

2.5.2.4 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

2.5.2.5 압력수조는 전용으로 할 것

2.5.2.6 압력수조에는 수위계ㆍ급수관ㆍ배수관ㆍ급기관ㆍ맨홀ㆍ압력계ㆍ안전장치 및 압력저하 방지를 위한 자동식 공기압축기를 설치할 것

2.5.2.7 압력수조의 토출 측에는 사용압력의 1.5배 범위를 초과하는 압력계를 설치해야 한다.

2.5.2.8 작동장치의 구조 및 기능은 다음의 기준에 적합해야 한다.

2.5.2.8.1 화재감지기의 신호에 의하여 자동적으로 밸브를 개방하고 소화수를 배관으로 송출할 것

2.5.2.8.2 수동으로 작동할 수 있게 하는 장치를 설치할 경우에는 부주의로 인한 작동을 방지하기 위한 보호 장치를 강구할 것

2.5.3 가압수조를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다.

2.5.3.1 가압수조의 압력은 설계 방수량 및 방수압이 설계방수시간 이상 유지되도록 할 것

2.5.3.2 가압수조 및 가압원은 「건축법 시행령」 제
